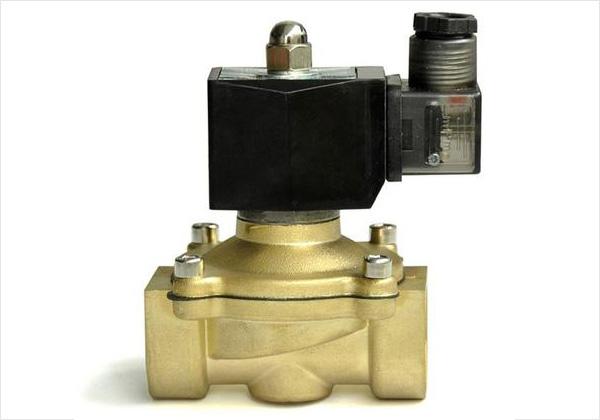

煤氣天然氣電磁閥概述，煤氣天然氣電磁閥工作原理

煤氣天然氣電磁閥又名燃?xì)饩o急切斷閥，是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

煤氣天然氣電磁閥是燃?xì)夤艿赖陌踩o急切斷裝置。它可與燃?xì)庑孤﹫缶到y(tǒng)連接或與消防及其他智能報警控制終端模塊等連接，實現現場或遠程自動/手動緊急切斷氣源，確保用氣安全。當發生有害的強烈震動時，閥門會自動關閉。開閥須經人工干預，手動開啟，滿足安全管理規范，符合事故處理特點。

​

煤氣天然氣電磁閥結構原理

本電磁閥具有結構簡單，流量大，壽命長，安全可靠等特點。

本閥系直動式低壓電磁閥?？刂平橘|(zhì)通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。

DN100口徑以上煤氣電磁閥，應采用二次開閥結構。

根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。

煤氣天然氣電磁閥技術參數

◆適用氣體：天然氣;石油液化氣;人工煤氣等無腐蝕性氣體

◆驅動電壓： DC9V～DC12V.（脈沖）

◆ 閥體材質：黃銅合金

◆ 驅動電流： <2A（脈沖）

◆ 密封材質：NBR橡膠

◆ 關閥時間： 小于1秒

◆ 工作環境溫度：－10℃～+50℃

◆ 防爆類型： 澆封型

◆ ****工作壓力：50kPa

◆ 出線長度： 0.4米

◆ 連接方式：G1/2”(DN15A)/G3/4”(DN20A)

◆ 關閥方式： 直流脈沖驅動/手動

◆ 開閥方式：手動復位

煤氣天然氣電磁閥安裝方式

1. 閥門安裝單位應具備相應資質并按相關的燃?xì)夤艿朗┕ひ?guī)范安裝。

2. 閥門應安裝在戶內的總進氣閥之后，以便檢修。

3. 應按閥體標明的氣流方向安裝，閥體線圈不得倒立，允許水平和垂直安裝。

4. 電磁閥控制線應正確可靠連接，控制線有極性：白色線為正極黑色線為負極，不能接反。

5. 管道吹掃時，建議將電磁閥隔離，以免管內雜物損壞閥門密封材料。

6. 管道在進行試壓檢測密封性能前，應先使電磁閥處開閥狀態。

7. 手動開閥時，宜在閥門進出口壓力平衡時操作。

8. 電動關閥時，切忌接錯電源，如：接錯極性、加錯電壓或長時間通電等，以免損壞電磁線圈。

煤氣天然氣電磁閥工作原理

****種：當電磁閥線圈得電時，電磁閥打開，此時磁性開關輸入源與輸出開觸點接觸，輸入源與輸出關觸點斷開，線圈保持通電電磁閥處于開啟狀態；當電磁閥線圈失電時，電磁閥迅速關閉，此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出關觸點斷開。

第二種：當電磁閥線圈得電后，手動拉開電磁閥，電磁閥打開，（電磁閥線圈功耗20W，可長期通電），閥保持長期通電狀態，此時磁性開關輸入源與輸出開觸點接通，輸入源與輸出關觸點斷開，停電或失電時電磁閥迅速關閉，此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出開觸點斷開。

第三種：電磁閥需要打開時，不通電，手動拉開，閥即保持打開狀態，此時磁性開關輸入源與輸出開觸點接通，輸入源與輸出關觸點斷開；當需要關閉閥門時，電磁閥通電后迅速關閉，（此閥線圈不能長期通電，通電時間****10秒內），此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出。
